Sensores inteligentes

QUE SON SENSORES INTELIGENTES
Los sensores inteligentes se tratan de un conjunto en el que uno o varios elementos sensores y algún instrumento de acondicionamiento de señal se disponen en una misma unidad física, es decir, la combinación de un sensor analógico o digital con un procesador, una memoria y un controlador de red en una misma placa.
Un sensor inteligente aporta información a los datos obtenidos para dar soporte a la toma de decisiones y al procesamiento distribuido.

FUNCIONES
En el interior de cada sensor inteligente hay uno o más sensores básicos y la circuitería de soporte. El concepto de sensor "inteligente" se consigue gracias a la electrónica complementaría, con ayuda de esto los sensores son capaces de realizar funciones como las siguientes:
·         Pre-procesar los valores medidos.
·         Notificar las medidas con señales digitales y protocolos de comunicación.
·         Toma de decisiones sobre la base de las condiciones registradas de forma separada al microcontrolador.
·         Recordar la calibración o la configuración de sus parámetros.

TIPOS DE SENSORES
1)     Según el principio de funcionamiento Encontramos dos tipos de sensores: • Activos • Pasivos

2)     Sensores Activos • Son aquellos que generan señales representativas de las magnitudes a medir en forma autónoma, sin requerir de fuente alguna de alimentación.

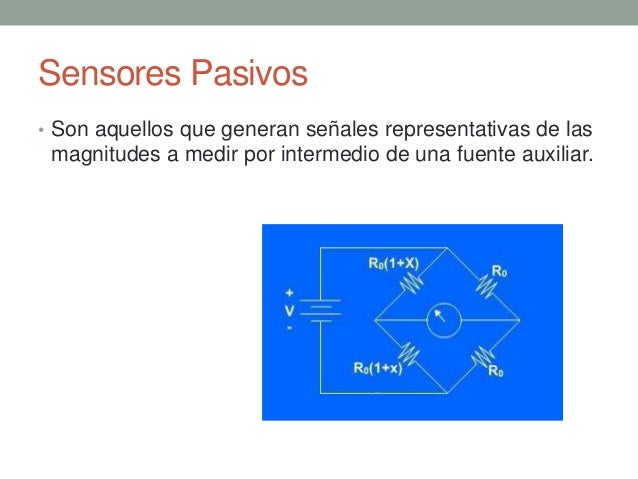

3)     Sensores Pasivos • Son aquellos que generan señales representativas de las magnitudes a medir por intermedio de una fuente auxiliar.

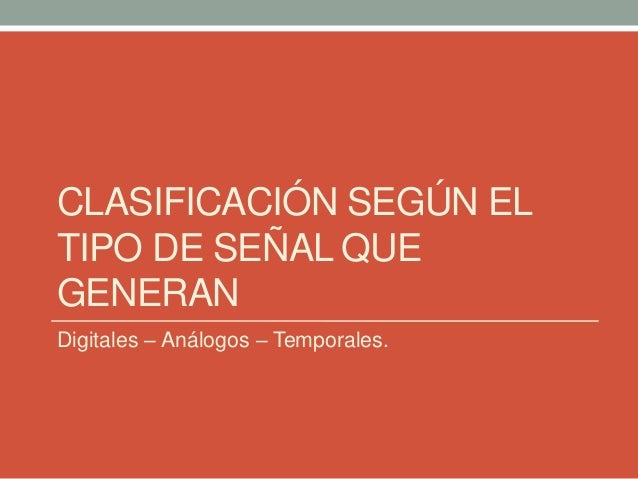

4)     CLASIFICACIÓN SEGÚN EL TIPO DE SEÑAL QUE GENERAN Digitales – Análogos – Temporales.

5)     Sensores Digitales • Los sensores digitales son aquellos que frente a un estímulo pueden cambiar de estado ya sea de cero a uno o de uno a cero (hablando en términos de lógica digital) en este caso no existen estados intermedios y los valores de tensión que se obtienen son únicamente dos, 5V y 0V (o valores muy próximos)

6)    Sensores Análogos • es aquel que, como salida, emite una señal comprendida por un campo de valores instantáneos que varían en el tiempo, y son proporcionales a los efectos que se están midiendo

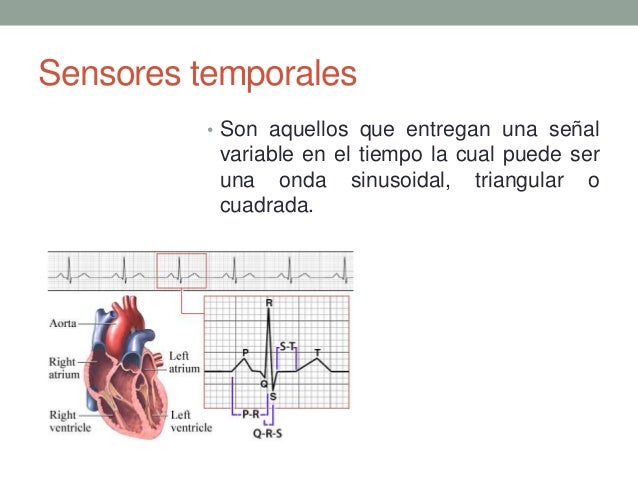

7)     Sensores temporales • Son aquellos que entregan una señal variable en el tiempo la cual puede ser una onda sinusoidal, triangular o cuadrada.

8    SEGÚN EL RANGO DE VALORES DE SALIDA On/Off – De medida

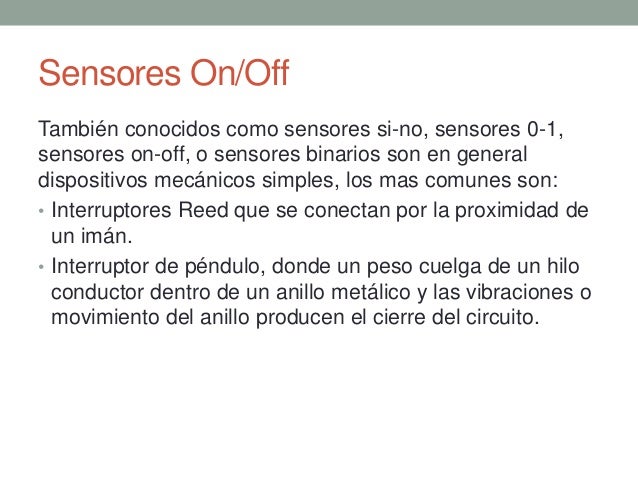

9     Sensores On/Off También conocidos como sensores si-no, sensores 0-1, sensores on-off, o sensores binarios son en general dispositivos mecánicos simples, los mas comunes son: • Interruptores Reed que se conectan por la proximidad de un imán. • Interruptor de péndulo, donde un peso cuelga de un hilo conductor dentro de un anillo metálico y las vibraciones o movimiento del anillo producen el cierre del circuito.

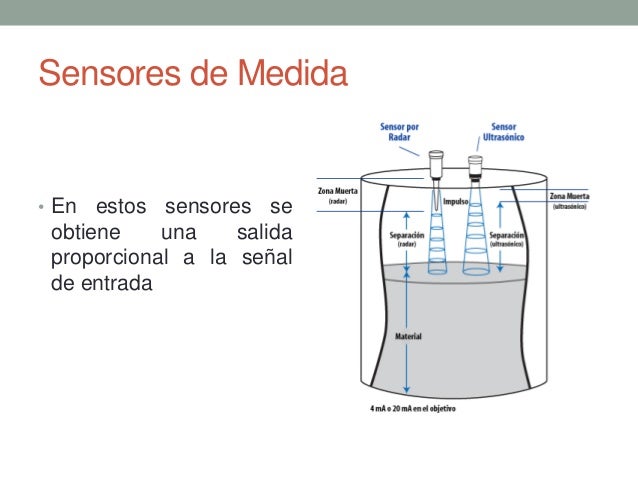

1)  Sensores de Medida • En estos sensores se obtiene una salida proporcional a la señal de entrada

10 SEGÚN EL NIVEL DE INTEGRACIÓN Discretos – Integrados - Inteligentes

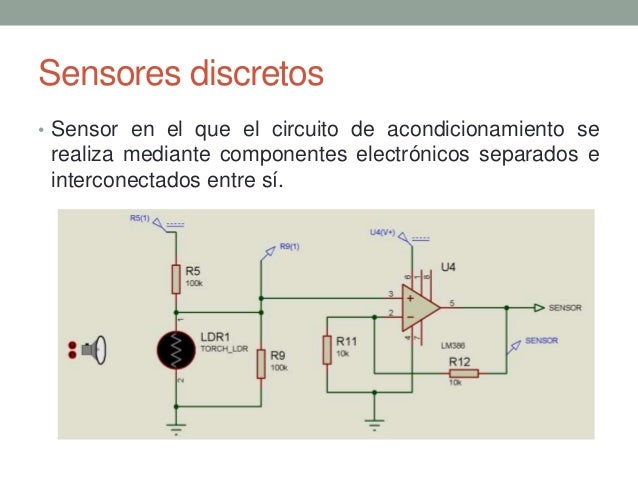

11  Sensores discretos • Sensor en el que el circuito de acondicionamiento se realiza mediante componentes electrónicos separados e interconectados entre sí.

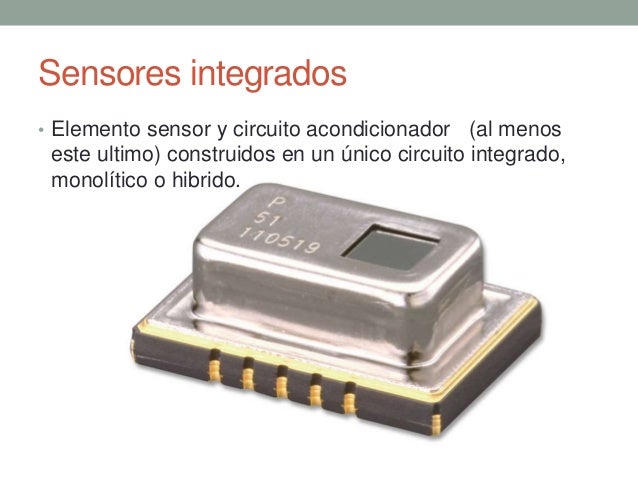

  Sensores integrados • Elemento sensor y circuito acondicionador (al menos este ultimo) construidos en un único circuito integrado, monolítico o hibrido.

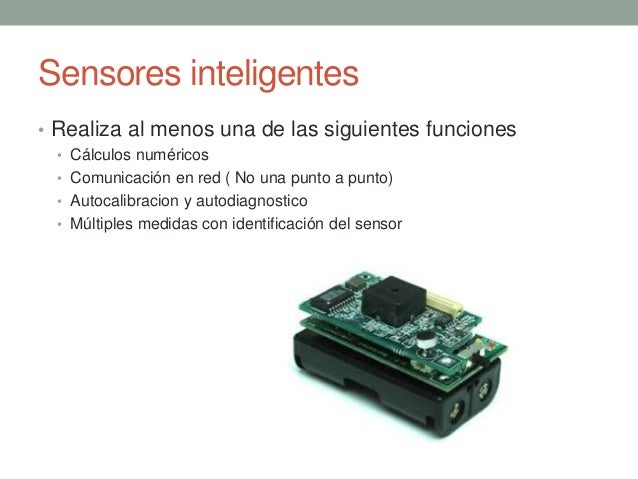

114  Sensores inteligentes • Realiza al menos una de las siguientes funciones • Cálculos numéricos • Comunicación en red ( No una punto a punto) • Autocalibracion y autodiagnostico • Múltiples medidas con identificación del sensor

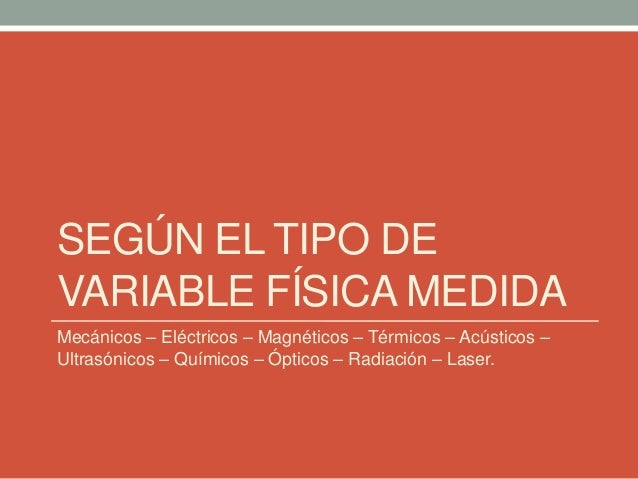

115  SEGÚN EL TIPO DE VARIABLE FÍSICA MEDIDA Mecánicos – Eléctricos – Magnéticos – Térmicos – Acústicos – Ultrasónicos – Químicos – Ópticos – Radiación – Laser.

116  Sensores Mecánicos • Son dispositivos que cambian su comportamiento bajo la acción de una magnitud física que pueden directa o indirecta. • Los sensores mecánicos son utilizados para medir: Desplazamiento, posición, tensión, movimiento, presión, flujo.mente transmitir una señal que indica cambio.

117  Sensores Eléctricos • Un sensor es un dispositivo capaz de detectar magnitudes físicas o químicas, llamadas variables de instrumentación, y transformarlas en variables eléctricas. Las variables de instrumentación pueden ser por ejemplo: temperatura, intensidad lumínica, distancia, aceleración, inclinación, desplazamiento, presión, fuerza, torsión, humedad, movimiento, pH, etc.

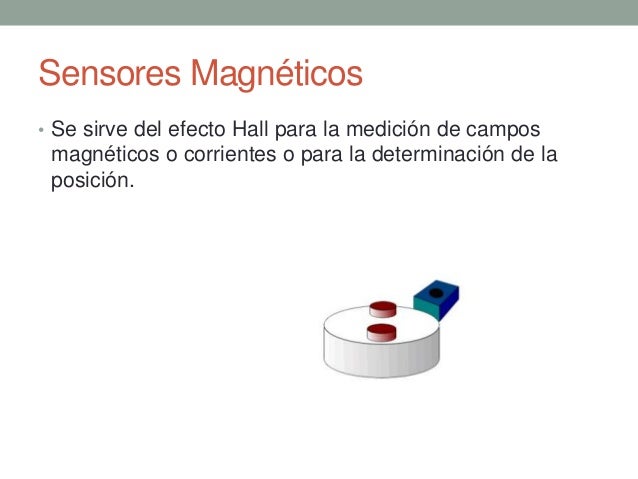

118  Sensores Magnéticos • Se sirve del efecto Hall para la medición de campos magnéticos o corrientes o para la determinación de la posición.

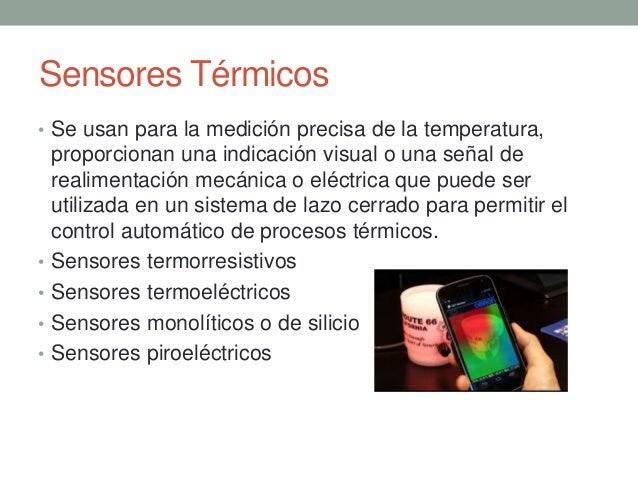

119  Sensores Térmicos • Se usan para la medición precisa de la temperatura, proporcionan una indicación visual o una señal de realimentación mecánica o eléctrica que puede ser utilizada en un sistema de lazo cerrado para permitir el control automático de procesos térmicos. • Sensores termorresistivos • Sensores termoeléctricos • Sensores monolíticos o de silicio • Sensores piroeléctricos

220  Sensores termorresistivos. • También denominados termorresistencias, son dispositivos cuya resistencia cambia a medida que lo hace la temperatura. Los más conocidos son los detectores de temperatura resistivos o RTD (resistance temperature detectors), basados en materiales metálicos como el platino y el níquel, y los termistores, basados en óxidos metálicos semiconductores

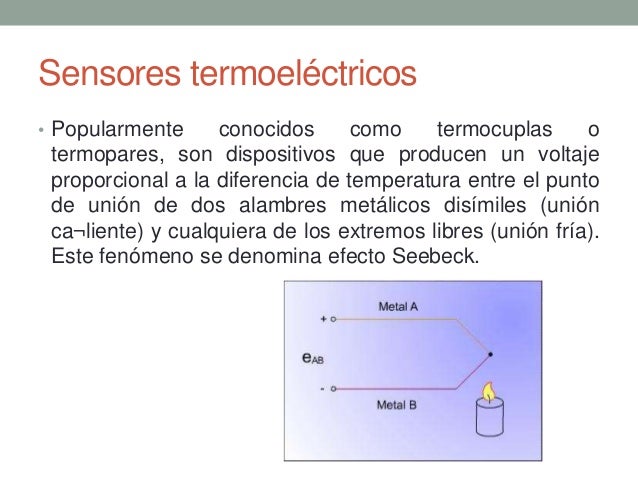

221  Sensores termoeléctricos • Popularmente conocidos como termocuplas o termopares, son dispositivos que producen un voltaje proporcional a la diferencia de temperatura entre el punto de unión de dos alambres metálicos disímiles (unión ca¬liente) y cualquiera de los extremos libres (unión fría). Este fenómeno se denomina efecto Seebeck.

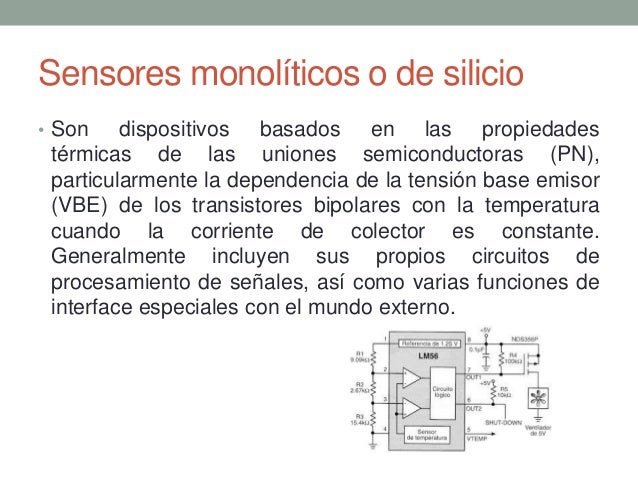

222  Sensores monolíticos o de silicio • Son dispositivos basados en las propiedades térmicas de las uniones semiconductoras (PN), particularmente la dependencia de la tensión base emisor (VBE) de los transistores bipolares con la temperatura cuando la corriente de colector es constante. Generalmente incluyen sus propios circuitos de procesamiento de señales, así como varias funciones de interface especiales con el mundo externo.

223  Sensores piroeléctricos • También denominados termómetros de radiación, son dispositivos que miden indirectamente la temperatura a partir de la medición de la radiación térmica infrarroja que emiten los cuerpos calientes. Los termostatos, termorresistencias y sensores de silicio son dispositivos generalmente invasivos, es decir deben estar en contacto físico con la substancia u objeto cuya temperatura se desea medir.

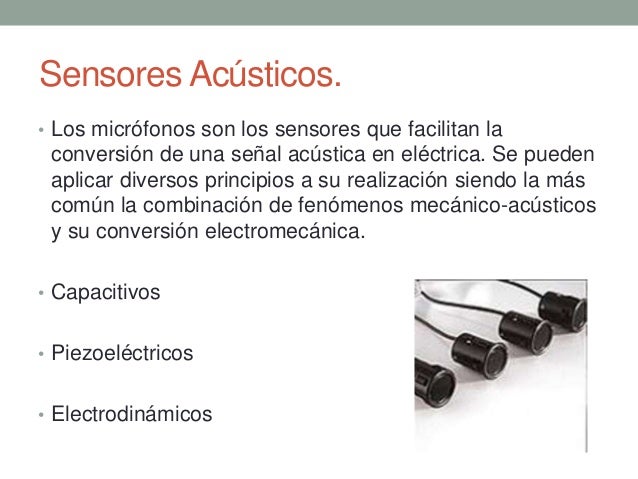

224  Sensores Acústicos. • Los micrófonos son los sensores que facilitan la conversión de una señal acústica en eléctrica. Se pueden aplicar diversos principios a su realización siendo la más común la combinación de fenómenos mecánico-acústicos y su conversión electromecánica. • Capacitivos • Piezoeléctricos • Electrodinámicos

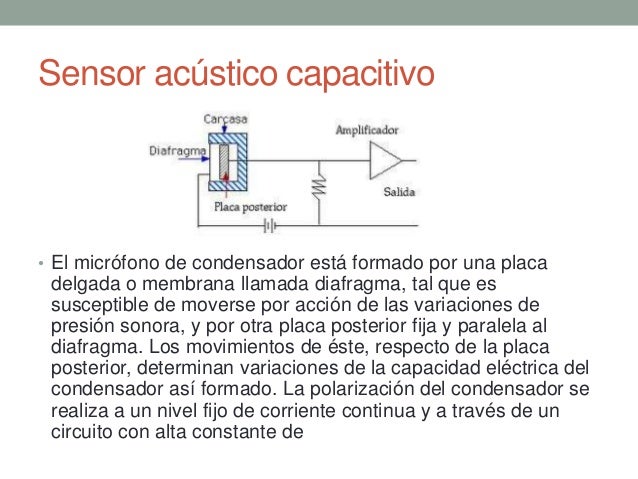

225  Sensor acústico capacitivo • El micrófono de condensador está formado por una placa delgada o membrana llamada diafragma, tal que es susceptible de moverse por acción de las variaciones de presión sonora, y por otra placa posterior fija y paralela al diafragma. Los movimientos de éste, respecto de la placa posterior, determinan variaciones de la capacidad eléctrica del condensador así formado. La polarización del condensador se realiza a un nivel fijo de corriente continua y a través de un circuito con alta constante de

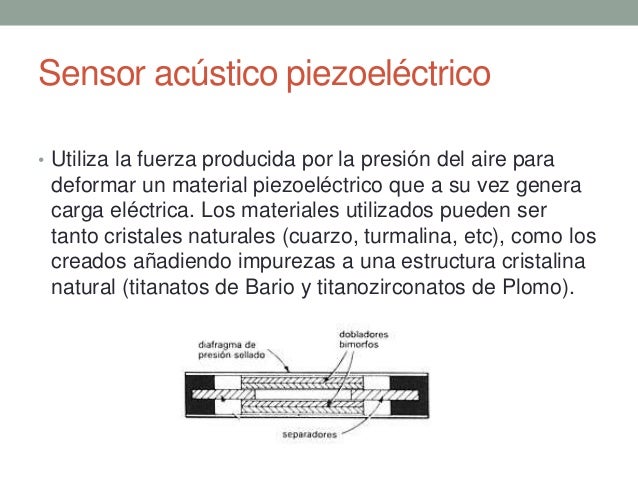

226  Sensor acústico piezoeléctrico • Utiliza la fuerza producida por la presión del aire para deformar un material piezoeléctrico que a su vez genera carga eléctrica. Los materiales utilizados pueden ser tanto cristales naturales (cuarzo, turmalina, etc), como los creados añadiendo impurezas a una estructura cristalina natural (titanatos de Bario y titanozirconatos de Plomo).

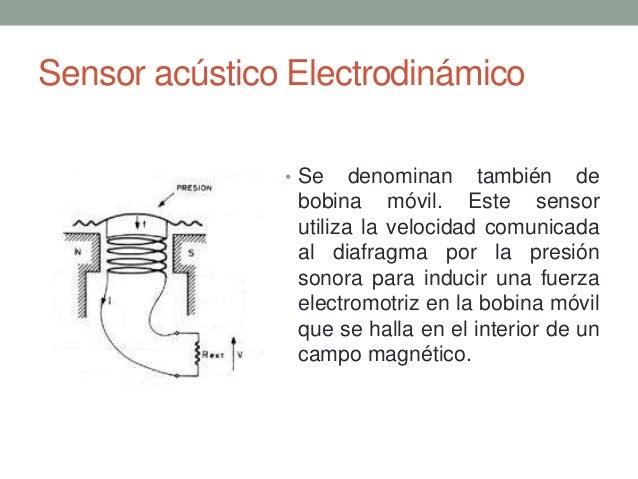

227  Sensor acústico Electrodinámico • Se denominan también de bobina móvil. Este sensor utiliza la velocidad comunicada al diafragma por la presión sonora para inducir una fuerza electromotriz en la bobina móvil que se halla en el interior de un campo magnético.

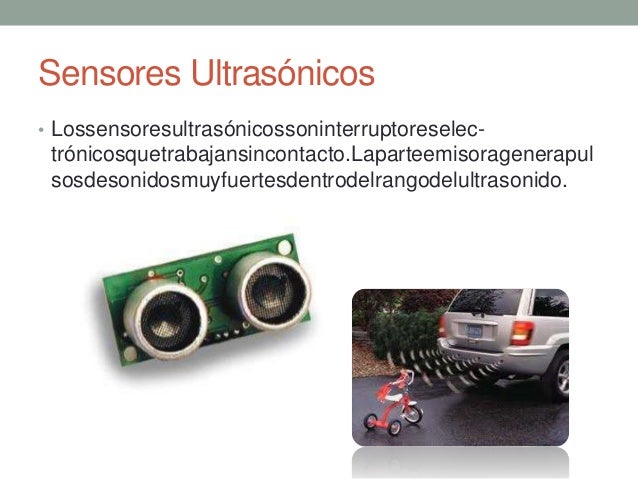

228  Sensores Ultrasónicos • Lossensoresultrasónicossoninterruptoreselec- trónicosquetrabajansincontacto.Laparteemisoragenerapul sosdesonidosmuyfuertesdentrodelrangodelultrasonido.


229  Sensores Químicos • Los sensores químicos están formados por: Un receptor que se encarga de reconocer selectivamente a la especie química a detectar y un transductor
a.     que se encarga de convertir la señal química en señal eléctrica.

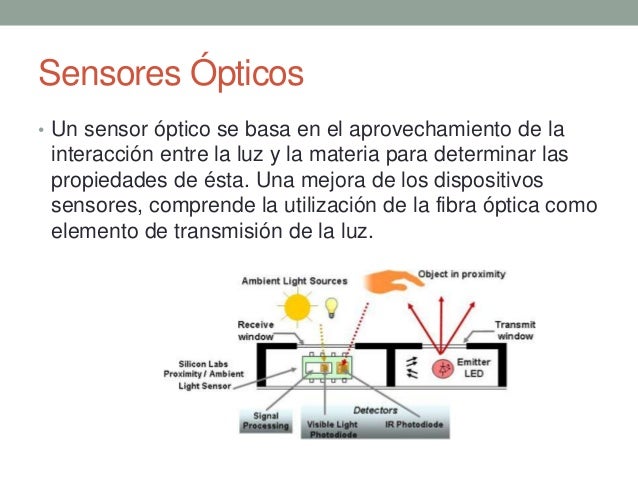

330  Sensores Ópticos • Un sensor óptico se basa en el aprovechamiento de la interacción entre la luz y la materia para determinar las propiedades de ésta. Una mejora de los dispositivos sensores, comprende la utilización de la fibra óptica como elemento de transmisión de la luz.

131  Sensores de Radiación Son necesarios para determinar las propiedades de las partículas (E, q, m) de la radiacion. Fundamentales para: • 1. Informacion acerca de los nucleos. • 2. Proteccion y control de radiactividad. Se fundamenta en la interaccion de la radiación con la materia • Distinta interacción distintos detectores

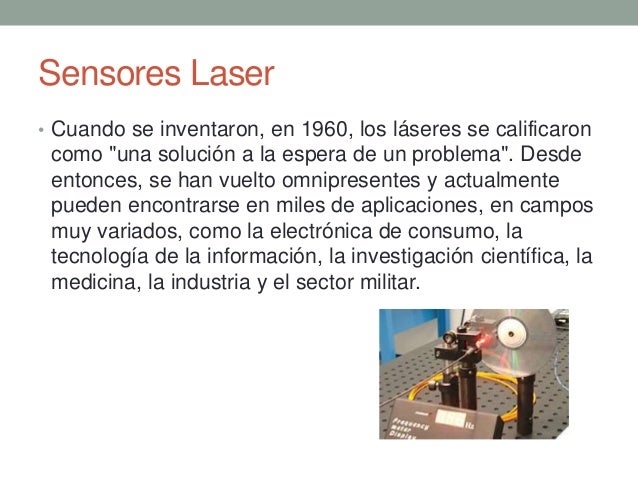

332  Sensores Laser • Cuando se inventaron, en 1960, los láseres se calificaron como "una solución a la espera de un problema". Desde entonces, se han vuelto omnipresentes y actualmente pueden encontrarse en miles de aplicaciones, en campos muy variados, como la electrónica de consumo, la tecnología de la información, la investigación científica, la medicina, la industria y el sector militar.
